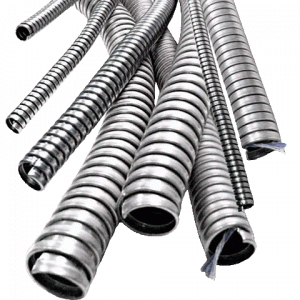

Kovová hadice

Kupte si kovovou hadici za přijatelnou cenu od dodavatele Evek GmbH

obecné charakteristiky

Kovové hadice jsou propojovací pružné prvky potrubí, které jsou určeny k přepravě kapalných nebo plynných médií pod vysokým nebo nízkým tlakem při zajištění těsnosti okruhu v širokém teplotním rozsahu,

Designové vlastnosti

Hlavním prvkem, který zajišťuje pružnost hadice, je vlnitá část, která je vyrobena z korozivzdorné vysoce legované oceli. Konstrukce je vyztužena kovovým opletem, který umožňuje provoz hadice při nejvyšším tlaku. Vlnitá skořepina se vyrábí navinutím profilované pásky podél vrcholů vln. Zvlnění může být spirálové nebo prstencové. Objímky se šroubovicovým (spirálovým) uspořádáním vln jsou v průměru vyztuženy drátěnou spirálou. Prstencové zvlnění jsou běžnější, protože za podmínek zvýšeného tlaku během podélného natahování nedochází k jejich kroucení. Hlavním silovým prvkem kovové hadice je oplet, který slouží k ochraně hadice před nepředvídatelným poškozením. Opletení pod vlivem radiálního a axiálního zatížení, včetně tlakových pulzací během přepravy kapalin nebo plynů systémem, musí zajistit provozuschopnost hadice.

Výroba

Kovové hadice se vyrábí v jednom nebo více opletech, jejichž počet závisí na hodnotách pracovního tlaku. Opletení zajišťuje provozuschopnost pod vlivem radiálního a axiálního zatížení a tlakových pulzací, které jsou nevyhnutelné při pohybu kapalných nebo plynných médií potrubím. Takovým opletením je obvykle síťový typ nerezového drátu 12X18H9T o průřezu 0,3; 0,4; 0,5; 0,6 mm. Pro dokování s hlavním obrysem se na konci objímky používá zesílení. Koncovky se k pružné části hadice připevňují pájením kyselinovzdornými pájkami nebo svařováním (argon-oblouk nebo kontaktní váleček). Na oplet vnějších vln v místě zapuštění výztuže se nasadí sklo, které chrání část vln před tepelným vlivem svařování a pájení. V případě potřeby je povoleno po dohodě se zákazníkem navařit speciální spojovací armatury, které jsou navrženy podle jeho výkresů. Vnitřní a vnější povrchy kovových hadic musí být bez hrubého mechanického poškození, viditelného znečištění a jiných vad, které nejsou uvedeny ve specifikacích pro materiály. Oplet rukávu by měl těsně přiléhat k rukávu a neměl by mít přerušené prameny a dráty vyčnívající ven.

Rozměry

Kovové hadice se vyrábí s různými vnitřními jmenovitými průměry vlnitého hermetického pláště až do DN 300 mm. Velikost přivařovacích koncovek ve formě kroužků se montuje na základě požadavků na pracovní tlak pro hadici. Pro splnění požadavků technických specifikací musí být délka pružné volné části kovové hadice minimálně 250 mm. Po dohodě se zákazníkem je možné vyrobit hadice v sestavě spojením více hadic. Takové dokování se provádí svařováním pomocí kroužků pro svařování.

Používání

Kovové hadice jsou určeny pro dopravu pracovních médií při t° do 400 °C. Při objednávce hadic je nutné specifikovat dopravované médium, rozsah provozních teplot a další parametry. Pracovní tlak (P rab.) - tlak dopravovaného média, při denním provozu. Jmenovitý tlak (PN) je maximální provozní tlak, při kterém může hadice pracovat za normálních provozních podmínek. Díky své spolehlivosti a dlouhé životnosti se flexibilní kovové hadice používají velmi široce: ve strojírenství, letectví, stavbě lodí, průmyslové chemii, metalurgii, tepelné energetice, k výrobě kryogenních zařízení.

Výhody

Absorpce vibrací při; přeprava kapalin nebo plynů za podmínek teplotních a tlakových rozdílů; poskytování ochrany proti náhodnému poškození; zajištění spolehlivého spojení s mobilním zařízením potrubí; odstranění nepřesností při instalaci obvodu. Pevnost kovových hadic je určena počtem opletení, které působí jako výztuž; profil vlnité části: parametry vln, počet vln na jednotku délky; tloušťka stěny a materiál, který ovlivňuje odolnost vůči vodivým médiím a mechanickým, chemickým a tepelným podmínkám. Odolnost proti korozi závisí na odolnosti nerezové oceli 12X18H10T v opletení a odolnosti pružného prvku. Zvláště škodlivá je důlková koroze způsobená médii obsahujícími chlór a kontaktem s mořskou vodou.

Vykořisťování

Trvanlivost kovových hadic přímo závisí na počtu zatěžovacích cyklů - jeden zatěžovací cyklus - jediný pohyb objímky a její návrat do původní polohy. Dalšími faktory jsou: tlak a teplota, amplituda jejich kolísání, frekvence pohybu objímky, minimální poloměr ohybu, agresivní působení pracovního prostředí, vibrace. V palivových a hydraulických systémech jsou pružné hadice vystaveny tlaku kapaliny pulzující povahy, který může způsobit destrukci ohebných potrubí, při tlacích řádově nižších než statické zatížení. Zdrojem pulzace jsou plunžrová a zubová čerpadla. Při prudkém náhlém uzavření ventilů dochází k hydrodynamickému rázu, který vede i ke zničení pláště. Pro zvýšení spolehlivosti je nutné zavést do systému tlumicí zařízení. Při čerpání pracovního média přes manžetu může dojít k průrazu z vnitřního povrchu zvlnění. V tomto ohledu není povoleno použití kovové hadice při rychlostech pohybu pracovních produktů vyšších než 8 m/s pro kapaliny nebo vyšší než 50 m/s pro plyny. Při provozu v systému s vysokou úrovní vibrací je třeba zabránit vzniku rezonančních vibrací.

Provozní vlastnosti

Pracovní tlak (odpovídající t° 20°C) je definován jako podíl dělení pracovního tlaku při teplotě pracovního média koeficientem k, jehož hodnoty jsou uvedeny v tabulce:

Teplota, ° С Koeficient, k
<40 1,00
40 0,98
70 0,95
80 0,94
90 0,98
100 0,91
110 0,91
125 0,89
140 0,88
155 0,87
185 0,84
200 0,82
250 0,77
315 0,71
400 0,69

Minimální délka kovové hadice

Průměr Dy, mm Minimální délka kovové hadice, mm
6-16 250
20–50 300
70–100 500
125–150 800
200–250 1000

Mezní odchylky délky kovových hadic

Délka kovové hadice, mm Mezní odchylky Průměr přes 50 mm
250–300 ±3 ±5
300–1000 ±10 ±15
1000–1500 ±30 ±30
1500–3000 ±40 ±60
3000–6000 ±100 ±200

Montážní vlastnosti

Při výběru délky kovové hadice je nutné, aby měla v blízkosti výztuže neutrální oblasti, které během provozu nepodléhají ohybu. Objímku, která nemá neutrální části, lze instalovat pouze v přímé linii nebo s přesazením ne větším než 20–30 mm na metr délky. Natahování, kroucení a stlačování rukávu není povoleno. Maximální odchylka délky rukávu od jmenovitých hodnot je 3%. Rovněž ohyb s poloměrem menším než: 10Dy není povolen - pro hadice zodpovědného účelu; 5Dy - pro hadice s tlakem do 100 atmosfér (10 MPa); 12Dy - pro hadice s tlakem nad 100 atmosfér (10 MPa). Instalace se provádí tak, aby se zabránilo velkým volným plochám. Aby se zabránilo prověšení, měly by být použity svorky, podpěry, podnosy atd. Při instalaci svorek není povolena deformace pružné části hadice. K tomu se používají těsnění z kůže, pryže, fluoroplastu a dalších elastických materiálů. Dokování objímky se závitovým hrotem musí být provedeno tak, aby se zabránilo otáčení. Při spojování hadice s koncovkami přírub a s fluoroplastovými těsněními je nutné utahovat ve dvojicích křížem.

Vlnité kovové hadice

Jsou to ohebné trubky z nerezové oceli. Podle účelu použití se vyrábějí v různých průměrech a jsou určeny pro různé pracovní tlaky, používají se v průmyslu a stavebnictví. V průmyslové technice hrají roli armatur, jsou široce používány ve ventilačních systémech jako odvzdušňovací ventil. Kromě toho se takové manžety používají při použití flexibilních hadic pro vnější ochranu. Hermetické vlnité manžety se používají pro čerpání vody a jiných kapalin.

Nakupujte za výhodnou cenu

Sortiment kovových hadic. prodávaný společností Evek GmbH odpovídá GOST a mezinárodním standardům kvality. Nabízíme nejvýhodnější podmínky pro velkoobchodní i maloobchodní kupující. Dodávky jsou realizovány. Vysoká kvalita, dostupné ceny a široká škála produktů definují tvář naší společnosti. Jako náš stálý zákazník můžete počítat se systémem slev. Spolupráce s námi vám pomůže realizovat jakékoli inženýrské nápady. Na vaše objednávky čekáme na webu.
