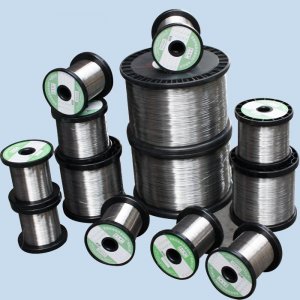

VR5 wolframu rhenium termočlánkový drát

Mezinárodní analogové
Značka | Analog | W. Nr. | Aisi Uns | En | Objednat |
---|---|---|---|---|---|
ВР5 | ~~WRe20 | Dodávka ze skladu, skladem | |||
ВР20 | ~WRe20 | Dodávka ze skladu, skladem |
Známý aforismus: «musíte porovnávat» názorně ilustruje kvalitu těchto slitin jako ВР5 a ВР20.
Жаропрочность ВР5 a ВР20
Přednosti slitiny určují wolfram a rhenium. Wolfram — jeden z nejvíce žáruvzdorné, těžké a pevné kovy se taví při t° 3410 °C a vaří při stejné teplotě, jako na povrchu Slunce: 6690 °C. Slitiny wolframu na tvrdosti a тугоплавкости vedou mezi ostatními. Вольфраму málo nižší rhenium, s teplotou tání 3170 °C a varu 5870 °C. Rhenia na жаропрочности nechává daleko za sebou ostatní kovy, které prokazují vysokou robustnost a odolnost vůči korozi.
Funkce легирования
Легирование wolframu, 5% rhenia zlepšuje plasticitu, zvyšuje teplotu рекристаллизации slitiny — to je zvláště důležité, pokud jej používáte pro pozitivní elektrody, termočlánky. Použití slitiny jako negativní elektrody, termočlánky k dosažení maximální термоэлектродвижущей síly vyžaduje obsah rhenia až 35%, ale ne vyšší. V opačném případě, приt° 1100 °C se ztrácí homogenitu slitiny, termo-EMF výrazně zkreslené. V domácím ocelářském průmyslu přísada rhenia nepřesahuje 20%, což umožňuje použít wolfram-рениевые termočlánek při t°až 2500 °C.
Odolnost
Wolfram-рениевый slitina vykazuje odolnost vůči гелию, аргону, suchý азоту a vodík. Легирование кремнещелочными přísadami umožňuje zvýšit stabilitu slitiny v температурном režimu až 2000 °C ve 2−3 krát. Senzory ВР5/20 jsou schopny pracovat v podmínkách vakua. Pro efektivnější práci ve vakuu při teplotě 1800 °C a vyšší je třeba použít elektrody s velkým průměrem. ВР5/20 jsou široce používány jako diferenciální termočlánek — se může skládat ze dvou равноценных термопар připojené, obvykle naproti sobě. Tyto termočlánky jsou schopné měřit úroveň teplotní rozdíly mezi dvěma různými спаями: pracovní a podmíněné.
Termo-EMF
Nominální hodnota termo-EMF při snižování teploty až 1600 °C je také snížena do 24,59 mv Při t =1500°C indikátor není více než 23,31 mv, a při t = 1400 °C nominální úroveň termo-EMF je 21,97 mv.
Nevýhody ВР5 a ВР20
Na nedostatky těchto slitin lze připsat špatnou reprodukovatelnost termo-EMF, kvůli které je nutné seskupovat термоэлетродные páry do kategorií: A-1, A-2, A-3. Kategorie A-1 umožňuje použití slitiny při maximální teplotě 2200 °C, teplota použití A-2 a A-3 je omezena na 1800 °C. je Přísně zakázáno použití drátu z různých stran, protože každá strana drát má «svůj» ukazatel termo-EMF. Wolfram a rhenium — vzácné kovy, takže jejich cena je velmi vysoká. Cena na ВР5/20 výrazně vyšší než náklady na термопар z al materiálů, ale stále menší hodnoty optické пирометров pro měření a řízení teplotních režimů v podobných průmyslových podmínkách.
Při interakci dusíku a wolframu a-рениевого slitiny v podmínkách vakua je nutné dodržovat čistotu a zvláště pečlivě sledovat povinným odstraněním organických látek a prachu.
Aplikace
ВР5 a ВР20 se používají pro výrobu měřicích a преобразовательных zařízení, kontaktních senzorů термопар (ТВР) pro měření nejvyšších teplot v metalurgie — tekutých kovů. Až 2500 °C. chyba měření je velmi malý (±0,01°C), takže ТВР jedny z nejvíce přesných nástrojů pro měření v tak nepřátelském prostředí.
Градуировочная tabulka -термопар VARŮ-5 (BP-5)/BP-20 při t° volných konců 0 °C Tabulka Jmenovitá statická charakteristika transformace BP (A)-1.
Teplota pracovního konce °C | Tak oe. dále as mv, pro teploty, °C | Tak oe. dále as mv, pro teploty, °C | Tak oe. dále as mv, pro teploty, °C | Tak oe. dále as mv, pro teploty, °C | Tak oe. dále as mv, pro teploty, °C | Tak oe. dále as mv, pro teploty, °C | Tak oe. dále as mv, pro teploty, °C | Tak oe. dále as mv, pro teploty, °C |
---|---|---|---|---|---|---|---|---|
0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | |
0 | 0 | 0,121 | 0,246 | 0,373 | 0,504 | 0,637 | 0,772 | 0,910 |
100 | 1,337 | 1,483 | 1.632 | 1,781 | 1,933 | 2,086 | 2,240 | 2,396 |
200 | 2,871 | 3,032 | 3,193 | 3,355 | 3,518 | 3,682 | 3,847 | 4,012 |
300 | 4,512 | 4,680 | 4,843 | 5,016 | 5,185 | 5,354 | 5,523 | 5,693 |
400 | 6,203 | 6,373 | 6,543 | 6,714 | 6,834 | 7,065 | 7,225 | 7,396 |
500 | 7,908 | 8,073 | 8,248 | 8,418 | 8,588 | 8,758 | 8,928 | 9,098 |
600 | 9,605 | 9,774 | 9,943 | 10,111 | 10,280 | 10,448 | 10,615 | 10.783 |
700 | 11,283 | 11,450 | 11,616 | 11,782 | 11,947 | 12,112 | 12,277 | 12,442 |
800 | 12,933 | 13,096 | 13,259 | 13,422 | 13,584 | 13.746 | 13,907 | 14,068 |
900 | 14,549 | 14,708 | 14,867 | 15,026 | 15,184 | 15,342 | 15,500 | |
1000 | 16,125 | 16,281 | 16,436 | 16,590 | 16,744 | 16,898 | 17,051 | |
1100 | 17,659 | 17,810 | 17,960 | 18,110 | 18,260 | 18,409 | 18,557 | |
1200 | 19,146 | 19,292 | 19,438 | 19,583 | 19,728 | 19,872 | 20,015 | |
1300 | 20,584 | 20,725 | 20,866 | 21,006 | 21,145 | 21,284 | 21,423 | |
1400 | 21,971 | 22,107 | 22,242 | 22,377 | 22,511 | 22,645 | 22,778 | |
1500 | 23,306 | 23,436 | 23,566 | 23,696 | 23,825 | 23,953 | 24,081 | |
1600 | 24,588 | 24,713 | 24,838 | 24,962 | 25,085 | 25,209 | 25,331 | |
1700 | 25,816 | 25,936 | 26,056 | 26,175 | 26,293 | 26,411 | 26,528 | |
1800 | 26,992 |
1. Základní technické údaje
Teplota °C | Nominální hodnota тэдс, mv | Odchylka тэдс nominálního, мкВ |
---|---|---|
1600 | 24,59 | ±102 |
1500 | 23,31 | ±99 |
1400 | 21,97 | ±96 |
2. Obecné údaje
Wolfram-рениевая dráty pro термоэлектродов термопар отожженная градуированная s номинальными statickými vlastnostmi konverze BP (A)-1 Drát splňuje техусловиям ЯеО.021.142 TU pro výrobu термопар VARŮ-5 (BP-5)/BP-20
3. Návod na použití
Je nepřípustné použití термопар z термоэлектродной drátu z různých sérií, a to i při stejné nominální statické charakteristiky термоэлектронов.
