Chromel - 2,4870 - Nicrosil® drát

Mezinárodní analogové
Značka | Analog | W. Nr. | Aisi Uns | En | Objednat |
---|---|---|---|---|---|
ХН70Ю | EI652 | 2.4872 | N06008 | Dodávka ze skladu, skladem | |
НХ9.5 | 2.4870 | NiCr10 | Dodávka ze skladu, skladem | ||
НХ9 | ~2.4870 | ~NiCr10 | Dodávka ze skladu, skladem |
Chromel — 2,4870 — Nicrosil® drát
Každý zázrak musí najít své vysvětlení uvedl Karel Čapek.
složení Hromel
Chromel na bázi niklu. se skládá z: 89 až 91% Ni, 8,7−10% Cr, přičemž zbytek tvoří železo, legované mangan, křemík, měď, kobalt. Známý nichrom slitiny podobného složení také někdy nazýván chromel A.
důstojnost
Nikl dává Hromel tažnost a vysokou odolnost vůči korozi. Odolný povrchový film oxidu niklu chrání slitiny v agresivních střední hustotě = 8,71 g / cm³. Je relativně tvrdý a žáruvzdorná slitina. tavení t ° C — 1450 ° C. Deformaci za tepla se provádí při t ° 1200−1000 ° C a žíhání při 800−900 ° C, Koeficient délkové roztažnosti chromel 12,8 · 1010−6 / ° C, resistivity = 0,66 ohm mm2 / m. Tato slitina má nejlepší kombinaci termoelektrických vlastností a odolnosti proti teplu. V kontaktu s jinou kovové slitiny při zahřátí vytváří tepelnou elektromotorickou sílu, která má lineární průběh v širokém rozmezí teplot. 20 — 1000 ° C. Při vyšších teplotách, přesnost měření je snížena. Například tepelně EMF termočlánku na bázi chromel a platiny v rozmezí od 0 ° C do 1000 ° C = asi 33 milivoltů.
nedostatky
Výroba niklu ve své čisté formě je spojena s řadou obtíží, a proto patří do drahých kovů. Nevýhody chromel jsou pro snížení tepelné emf rychlým ochlazením pod 600 ° C, po žíhání. Čím rychleji se slitina se ochladí, tím nižší je teplotní emf. Za použití hromelevoy drát pro nástroje se stacionárního zdroje tepla 600 ° C dává významné chyby měření (10 ° C). Částečně to může být upraven pomocí umělého procesu brzdění, chlazení v rozmezí 250−600 ° C, což umožňuje stabilizaci tepelné elektrárny chromel a získat přesnější údaje. Při t ° až 1000 ° C a působení oxidačního a redukční plyny, síra nebo vodík, to slitiny korodují. Tato plocha je vytvořena nazelenalý patina, které významně mění termoelektrické napětí a podporují křehnutí slitiny.
přihláška

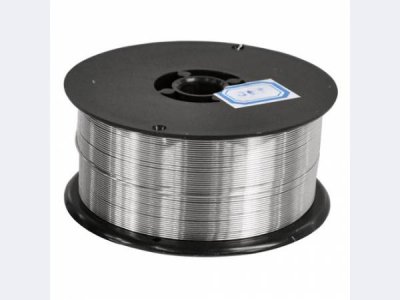

Wire — nejžádanější celé řady výrobků (kulaté, stuha) na slitiny niklu s rozšířeným používáním drátu nalezené při výrobě termočlánku, kompenzace drátů, rezistory, ohřívače. Se schopností udržovat stabilní tepelné EMF ve vzduchu až do 1000 ° C, tento drát se používá jako pozitivní thermoelectrode termočlánkem chromel-alumel (vzhledem k tepelné odolnosti znamená «tepelným šokům» až do 1300 ° C). Používá se pro svařování, protože teplotní čidlo se používá pro kompenzaci dráty (dráty spojeny termočlánku). Elektrody dvojice chromel-alumel vyrobený z drátu Ø 1,2 — 3,2 mm. Jsou izolovány od sebe navzájem, a — ochranný kryt z porcelánových izolátorů jednokanálových. Na druhé straně, je pracovní konec je chráněn dvojicí porcelánu tip od styku s kovovým krytem.
Funkce termoelektrické články
Všechny typy chromel-alumel termočlánkových kromě TCA-In-XV a TX-VII, mají vysokou setrvačnost. Mechanická stabilita všech typech běžných páry, s výjimkou TXA-430 a TXA-420, které jsou odolné proti vibracím. Termoelektrické články chromel-alumel demonstrovat vynikající práci v oxidačním prostředí, ale v nepřítomnosti agresivních plynů. To je umožněno vytvořením tenké ochranné vrstvy oxidu, která zabraňuje destruktivní působení kyslíku. Lineární charakteristika TEDS dělá to relativně jednoduché kalibraci takového termočlánku.
V SSSR produkoval Chromel NH9 a NH9,5 značek. Chromel NH 9.5 je k dispozici v následujících podobách:
- drát (Ø 0,10 — 12,00 mm);
- kruh (Ø 12,0 mm — 100,0 mm);
- stuha (tloušťka 0,1−5,0 mm, šířka 3−600 mm).
Ni + Co | Fe | C | si | Mn | Co | Al | nečistoty |
---|---|---|---|---|---|---|---|
87,4−90,4 | ≤ 0,3 | ≤ 0,2 | ≤ 0,4 | ≤ 0,3 | 9−10 | 0,6−1,2 | jen 1,4 |
Fyzikální vlastnosti slitiny NH9.5 při 20 ° C
Tvrdost, měkká slitina | Tvrdost, tvrdá slitina | Bod tání, ° C: | horké pracovní teplota, ° C: | Žíhací teplota, ° C: |
---|---|---|---|---|
HB 10 -1 = 300 MPa | HB 10 -1 = 150 až 200 MPa | 1435 | 1200 — 1000 | 800−900 |
Koupit za nejlepší cenu
Na skladě «Elektrovek-ocel» firma nabízí širokou škálu termočlánků. Naše kanceláře se nacházejí v Rusku a na Ukrajině. Dodací lhůty jsou minimální. Když velkoobchodní nákupy slevy.
