Drát pro termočlánky

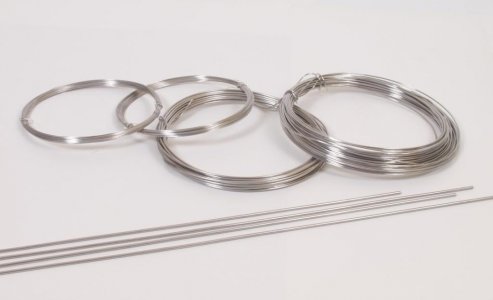

Dráty pro termočlánky od společnosti Evek GmbH

Termočlánek (termočlánkový snímač teploty) - termočlánek používaný v měřicích a převodních zařízeních, dále v řídicích a automatizačních systémech vytápění, ventilace a klimatizace.

Výhody termočlánků

  • Velký rozsah měření teploty
  • Vysokoteplotní měření do 1800 - 2200°C
  • Měření nízkých teplot od -50°C

Nevýhody

  • Přesnost nad 1°C je těžko dosažitelná, je nutné použít odporové teploměry nebo termistory.
  • Odečty jsou ovlivněny teplotami na volném konci, pro které je nutné provést korekci.
  • Chyba způsobená změnami teploty studeného konce
  • Peltierův jev (při odečítání je nutné eliminovat proud protékající termočlánkem, protože tento proud ochlazuje horký spoj a ohřívá studený spoj)

Typy termočlánků

Požadavky na termočlánky jsou definovány v GOST 6616-94 .

  • platino-rhodiové termočlánky - TPP13 - Typ R; TPP10 - Typ S
  • platinoniklové platinoniklové termočlánky - TPR - typ B
  • železo-konstantan (železo-měď-nikl) TZHK - Typ J
  • měď-konstantan (měď-měď-nikl) TMKn - Typ T
  • Nicrosil-nisil (nikl-chrom-nikl-křemík) ТНН - Typ N
  • chromel-alumel - TXA - Typ K
  • chromel-konstantan ТХКн - Typ E
  • chromel-měď - TXK - Typ L
  • Měď-měď - TMK - Typ M
  • Silch-silicon - TCC - Typ I
  • Tungsten-Tungsten-TVR - Typ A-1, A-2, A-3

Porovnání termočlánků

Níže uvedená tabulka popisuje vlastnosti několika různých typů termočlánků. Ve sloupcích přesnosti T představuje teplotu horkého spoje ve stupních Celsia. Například termočlánek s přesností B±0,0025GT by měl přesnost B±2,5°C až 1000°C.

Typ termočlánku IEC Teplotní rozsah °C (nepřetržitě) Teplotní rozsah °C (krátkodobě) Třída přesnosti 1 (°C) Třída přesnosti 2 (°C)
K (alumel-chromel) 0 až +1100 -180 až +1300 ±1,5 -40 °C až 375 °C ±0,004xT 375 °C až 1000 °C ±2,5 -40 °C až 333 °C ±0,0075xT od 333 °C do 1200 °C
J 0 až +700 °C -180 až +800 °C ±1,5 -40 °C až 375 °C ±0,004xT 375 °C až 750 °C ±2,5 -40 °C až 333 °C ±0,0075xT od 333 °C do 750 °C
N 0 až +1100 °C -270 až +1300 ±1,5 -40 °C až 375 °C ±0,004xT 375 °C až 1000 °C ±2,5 -40 °C až 333 °C ±0,0075xT od 333 °C do 1200 °C
R 0 až +1600 °C -50 až +1700 ±1,0 0 °C až 1100 °C ±[1 + 0,003x (T - 1100)] 1100 °C až 1600 °C ±1,5 0 °C až 600 °C ±0,0025xT 600 °C až 1600 °C
S 0 až 1600 -50 až +1750 ±1,0 0 °C až 1100 °C ±[1 + 0,003x (T - 1100)] 1100 °C až 1600 °C ±1,5 0 °C až 600 °C ±0,0025xT 600 °C až 1600 °C
B +200 °C až +1700 °C 0 až +1820 ±0,0025xT od 600 °C do 1700 °C
T -185 až +300 -250 až +400 ±0,5 od -40 °C do 125 °C} ±0,004xT od 125 °C do 350 °C ±1,0 od -40 °C do 133 °C}} ±0,0075xT od 133 °C do 350 °C}
E 0 až +800 -40 °C až +900 °C ±1,5 -40 °C až 375 °C ±0,004xT 375 °C až 800 °C ±2,5 -40 °C až 333 °C ±0,0075xT od 333 °C do 900 °C

Dráty a pásy pro termočlánky
